樹脂捕捉器用來捕捉隨水帶出的樹脂顆粒的裝置。在線處理樹脂，如果樹脂強度不高，或者是樹脂筒破損時，樹脂會進入系統，影響設備運行，裝設樹脂捕捉器可以防止樹脂進入系統。當樹脂經過時，可以被捕捉器攔截，同時，通過前后差壓自動進行沖洗，將攔截的樹脂排出系統。

樹脂捕捉器分類：

樹脂捕捉器分立式樹脂捕捉器、臥式樹脂捕捉器、Y型樹脂捕捉器。
1、Y型內部為單根不銹鋼繞絲濾元型式，采用o型密封圈，設備內襯1751半硬橡膠。
2、臥式內部為單根不銹鋼繞絲濾元型式，可供補給水及低壓凝結水系統使用。設備內襯1751半硬橡膠。
3、立式內部裝置為多根不銹鋼絲濾元型式，設備內部防腐采用黑色環氧瀝青漆。一般用于大機組。

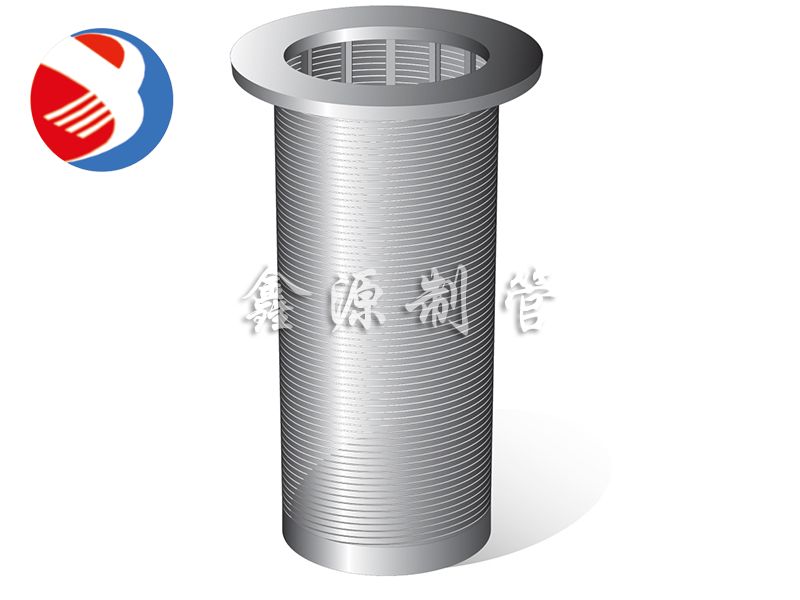

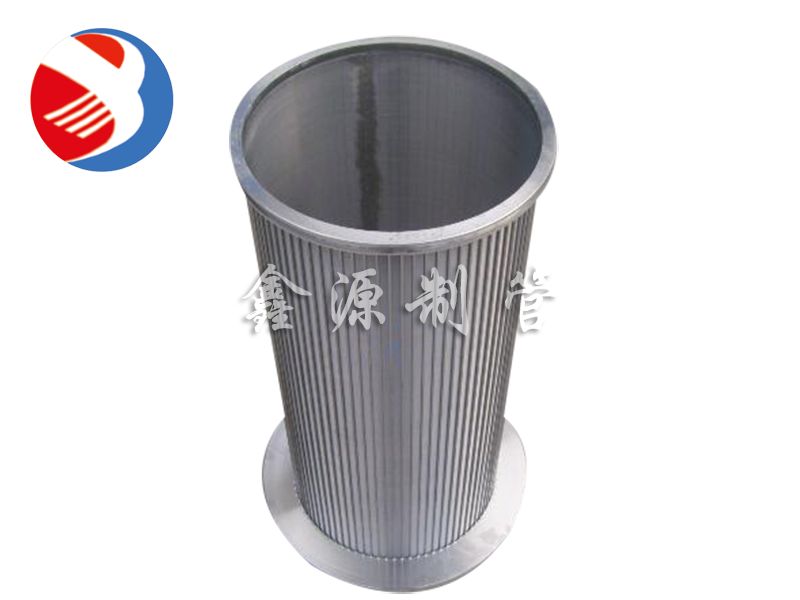

樹脂捕捉器濾芯性能特點：

1.濾材采用不銹鋼梯形絲，篩管縫隙成V字型 ，可以有效攔截樹脂雜質。
2.梯形絲在支撐筋上均勻圓周排列，保證篩管過濾面積和無阻塞性，避免雜質高度聚集。
3.樹脂捕捉器濾芯全部通過電焊連接，結實耐用，壽命長。
4.工作一段時間，可以對濾芯進行反沖洗，多次利用。

樹脂捕捉器優點：

    捕捉效率高，通流面積大、機械強度好、壓強小。

技術圖紙及參數：

備注：
1.濾筒材質有碳鋼襯膠、304、316L。

楔形濾芯材料有304、316L，2205,904L，哈氏合金。

2.立式捕捉器可替代一個90°彎頭。
3.臥式替代一個直管段。
4.Y型樹脂捕捉器內部結構為單根不銹鋼繞絲濾元型式，濾元間隙為0.25 mm，采用“O”型密封圈，該結構安全可靠，便于維修。
